Portfolio – Tekenwerk

Hieronder treft u een overzicht van enkele projecten die wij de afgelopen jaren hebben uitgevoerd voor onze klanten op gebied van tekenwerk en mechanical engineering.

Voedertroggen

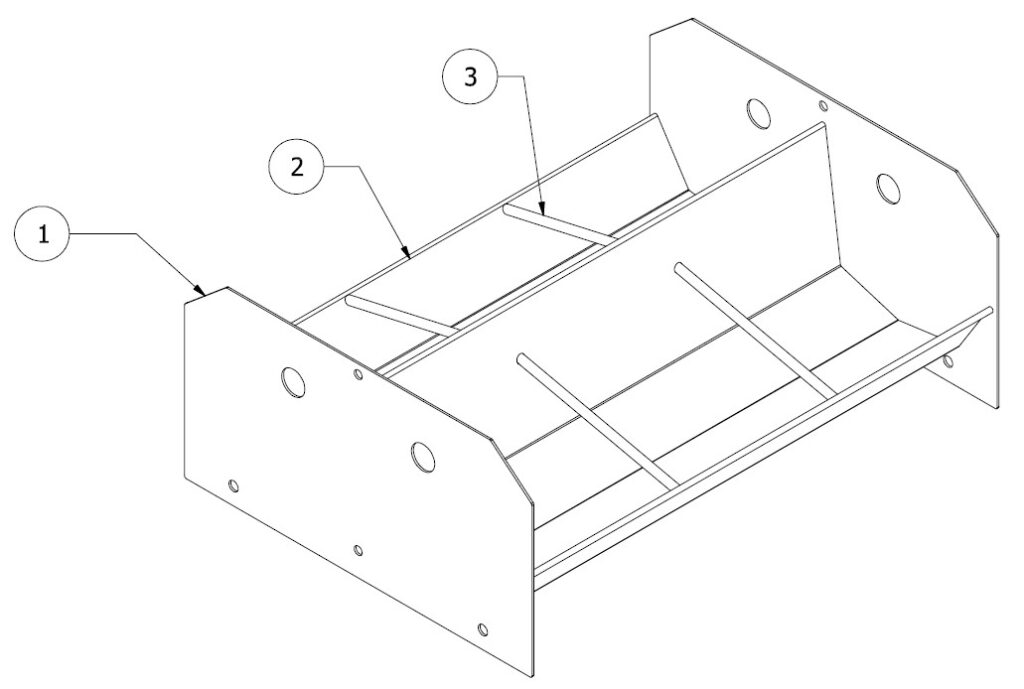

Voor een bedrijf dat zich specialiseert in het bouwen van voedersystemen voor vee, heeft Grovako diverse bestaande modellen uitgewerkt in 3D-modellen en 2D-tekeningen (met Inventor). Daarnaast hebben we hiervoor ook montage-handleidingen opgesteld.

Reinigingsbuisje fermentors

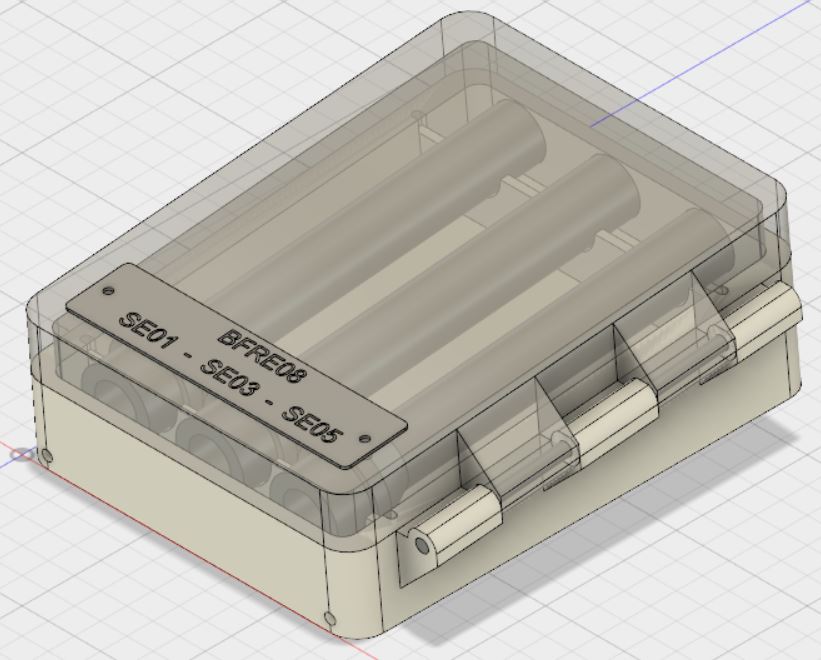

Bij een farmaceutische fabriek werden speciale RVS reinigingsbuisjes gebruikt. Omdat deze nogal makkelijk konden zoekraken, is Grovako gevraagd speciale opbergdoosjes te ontwerpen uit kunststof. Deze is uitgewerkt in 3D (in Fusion360) en vervolgens overgezet naar een 2D werktekening.

Sealconstructie coatingscreens

De coatingscreens van de papiermachine hadden regelmatig problemen met lekkages, waarbij water in de coating terecht kwam. Om dit op te lossen werd een nieuw type mechanical seal gekocht. De constructie van het deksel waarin de seal moest komen, moest echter volledig opnieuw worden ontworpen. Deze is door Grovako in 2D uitgewerkt in AutoCAD. Hierbij zijn ook de verdere afdichtingen geselecteerd. In samenwerking met de mechanisch werkplaats van de technische dienst is een prototype opgebouwd en met succes getest.

Filterbehuizing lijmfilter

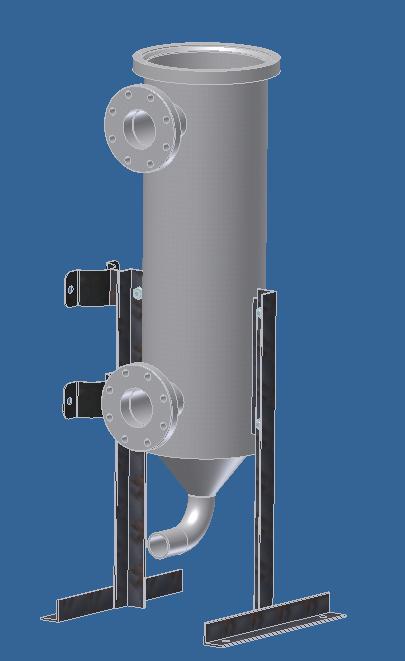

Een oude filterbehuizing voor een lijmfilter in de stofvoorbereiding van een papierfabriek was aan vervanging toe. Dit specifieke filterhuis was niet meer leverbaar en er waren geen goede tekeningen aanwezig. Door Grovako is het filterhuis volledig ingemeten en vervolgens in 3D gemodelleerd en uitgewerkt in een 2D tekening (in Inventor) voor bestelling.

Werkbordes papiermachine

Tijdens het onderhoud aan de papiermachine werd regelmatig gebruik gemaakt van ladders, rolsteigers en werkbordessen. Van één werkbordes wilde de technische dienst graag een tweede exemplaar hebben. Grovako heeft hiervan een 3D-model gemaakt (in Inventor) en vervolgens zijn de 2D-tekeningen hiervan gebruikt om een nieuw bordes te laten maken.

Vectoriseren en uitwerken tekeningen lagerstoelen Superkalanders

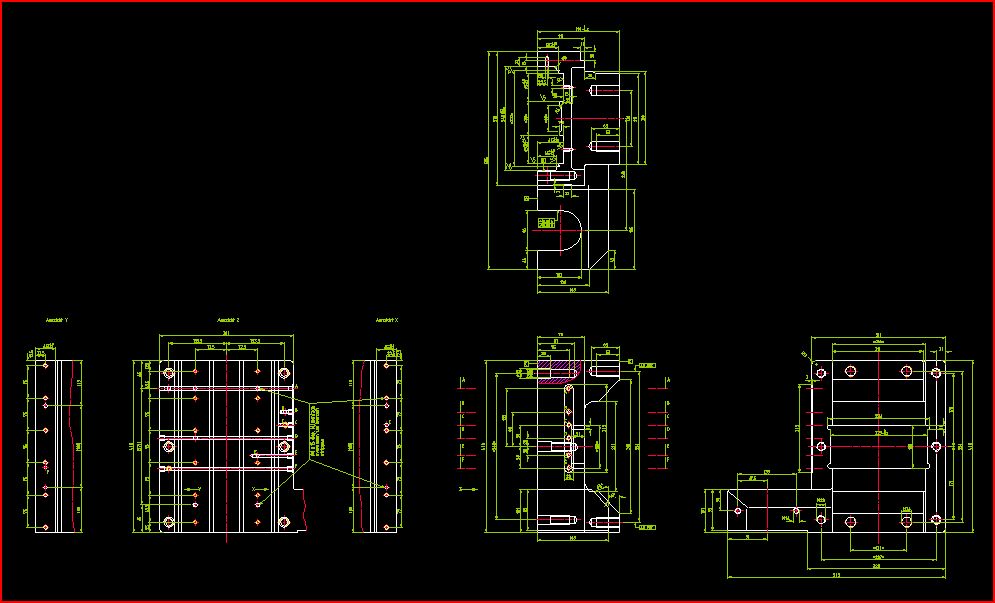

De Superkalanders zorgen bij de papierproductie voor een hogere glans van het papier. Een kalander bestaat uit een toren met walsen waar het papier doorheen loopt. De walsen zijn bevestigd op lagerstoelen. In de loop der tijd zijn de boutverbindingen van de lagerstoelen versleten. De bestaande lagerstoelen moesten regelmatig worden verbust. Uiteindelijk werd besloten de lagerstoelen opnieuw te laten maken. Maar hiervoor waren goede, gedetailleerd werktekeningen nodig. Er waren echter alleen papieren tekeningen aanwezig, met vrij weinig maatvoeringen. Grovako heeft het verzoek gekregen deze tekeningen te vectoriseren en vervolgens volledig te bewerken en te bematen.

Brandweer aanvalsplan

Tegenwoordig zijn de eisen voor de brandveiligheid behoorlijk hoog. De brandweer wil daarbij ook inzicht hebben in de gevaren die zij loopt bij de bestrijding van brand. De locaties van vluchtwegen, brandblusmiddelen en gevaarlijke stoffen moeten bij de brandweer bekend zijn. Hiervoor kunnen bedrijven een aanvalsplan maken waarop deze gegevens staan vermeld. Grovako heeft deze opgesteld voor een papierfabriek op basis van reeds bestaande plattegronden.
